義大利EFFEGI 下掀緩降鉸鍊UNICO

商品特色
■ 開啟具有緩衝效果
■ 三種安裝方式：明裝式、崁入式、崁入式+側板飾蓋
■ 安裝無需加其它西德鉸鍊或平台鉸鍊，使桶身看起來更為美觀
■ 五金本身可3D調整

商品規格
■ 適用門厚：18-20mm / 20-30mm
■ 適用門高：180-480mm
■ 載重：3kg-12.5kg
■ 飾蓋顏色：灰色

品名規格

下掀緩降鉸鍊UNICO；type 3(適用門厚18-20mm/3.0-8.5kg)

下掀緩降鉸鍊UNICO；type 3(適用門厚20-30mm/3.0-8.5kg)

下掀緩降鉸鍊UNICO；type 4(適用門厚18-20mm/4.1-10kg)

下掀緩降鉸鍊UNICO；type 4(適用門厚20-30mm/4.1-10kg)

下掀緩降鉸鍊UNICO；type 6(適用門厚18-20mm/8-12.5kg)

下掀緩降鉸鍊UNICO；type 6(適用門厚20-30mm/8-12.5kg)

加購配件

下掀緩降鉸鍊UNICO；配件A；五金飾蓋*2+門片飾蓋*2；灰色

下掀緩降鉸鍊UNICO；配件B；門片飾蓋*2；灰色

掀緩降鉸鍊UNICO；配件C；結合鐵片*2+側板飾蓋*2+門片飾蓋*2；灰色

/ 門片加工尺寸圖 /

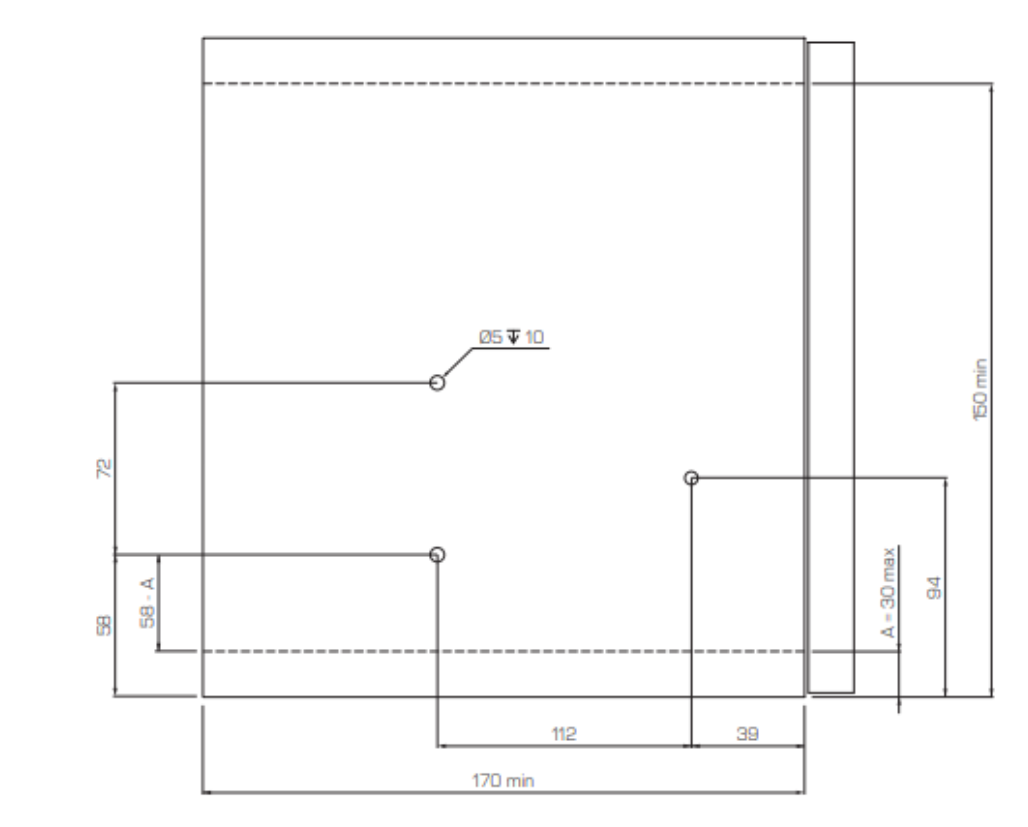

/ 明裝式-側板加工尺寸圖 /

/ 崁入式-側板加工尺寸圖 /

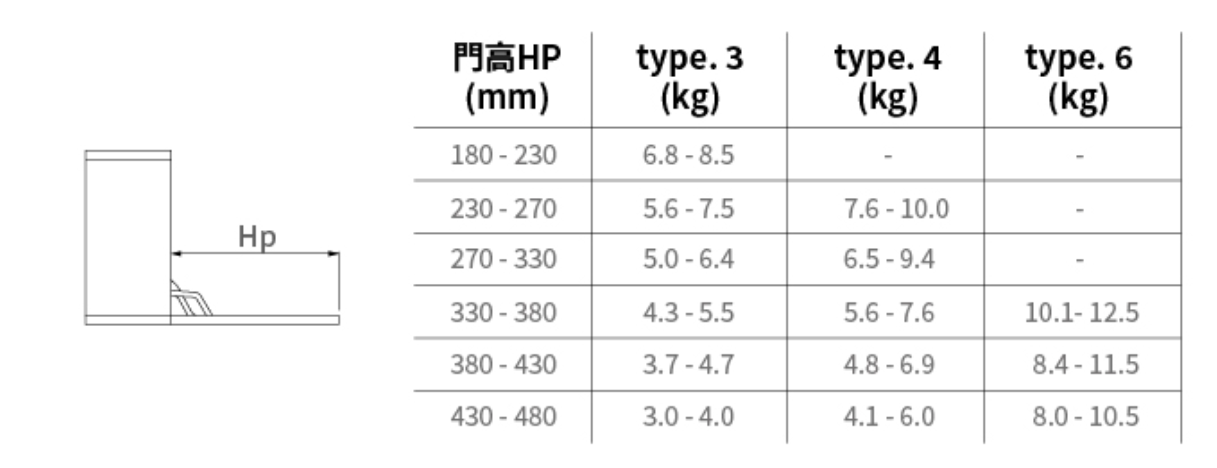

/ 規格對照表 /

/ 五金內容物 /
